Plakalı eşanjör nedir?
Plakalı eşanjör, farklı sıcaklıklardaki iki akışkan arasında ısı aktarımı sağlayan bir ekipmandır. İnce metal plakalar, bir tarafında sıcak, diğer tarafında soğuk akışkan bulunan ısı transfer yüzeylerini oluşturur. İki devrenin ayrı tutulması amaçlanır; normal çalışma prensibi akışkanları birbirine karıştırarak sıcaklığı değiştirmek değildir. Eşanjör kendi başına ısı üreten bir kazan veya ısı pompası da değildir. Bir akışkanın verdiği enerjiyi diğerine aktarır; sistemdeki sıcak ve soğuk kaynaklar bu aktarımın koşullarını belirler.
Plaka paketi, conta ve gövde ne işe yarar?
Contalı bir plakalı eşanjörde çok sayıda şekillendirilmiş plaka, sabit ve hareketli baskı plakaları arasında bir paket halinde tutulur. Isı transferi ince plakaların yüzeyinde gerçekleşir. Contalar hem kanalın çevresinde sızdırmazlık sağlar hem de bağlantı deliklerinden gelen akışkanı tasarlanan kanallara yönlendirir. Gövde, taşıyıcı parçalar ve sıkma elemanları paketin mekanik düzenini korur. Lehimli ve kaynaklı ürünlerde birleştirme yapısı farklıdır; açılabilir contalı bir gövdenin bakım yaklaşımı bu ürünlere doğrudan uygulanamaz.
Dört bağlantıdan plaka kanallarına akış nasıl dağılır?
Yaygın bir iki devreli sıvı/sıvı düzende her devrenin bir giriş ve bir çıkışı vardır. Plaka köşelerindeki delikler paket boyunca dağıtım ve toplama yollarını oluşturur. Deliklerin ve contaların düzeni, bir akışkanı kendi kanallarına, diğerini komşu kanallara yönlendirir. Girişteki akış tek bir dar kanaldan geçmez; tasarıma göre paralel kanallara dağıtılır ve çıkışta toplanır. Bağlantıların sıcak veya soğuk taraf olarak konumu bütün cihazlarda aynı değildir. Tesisteki bağlantı planı, çizimdeki renklerden önce gelir.
Isı metal plakanın içinden nasıl geçer?
Sıcak akışkan önce plaka yüzeyine ısı verir; enerji metalin içinden iletimle geçer ve diğer yüzde soğuk akışkana aktarılır. Böylece uygun bir sıvı/sıvı görevinde sıcak taraf soğurken soğuk taraf ısınır. Sonuç yalnız metalin ince olmasına bağlı değildir: akışkanın özellikleri, yüzey alanı, akış düzeni ve iki taraftaki sıcaklıklar birlikte etkilidir. Yüzeydeki birikinti de aktarımın önüne ek direnç koyabilir. Animasyondaki hareketli izler akış yönünü gösterir; ısının metaldeki hızını veya gerçek sıcaklık dağılımını ölçmez.
Ters akış neden kullanılır?
Ters akışta komşu kanallardaki iki akışkan karşı yönlerde ilerler. Sıcaklık farkının eşanjör boyunca dağılımı, aynı yöndeki akıştan farklı olur; bu düzen uygun koşullarda yakın çıkış sıcaklıklarına ulaşılmasına yardımcı olabilir. “Soğuk çıkış sıcaklığı sıcak çıkıştan yüksek olamaz” diye her duruma uygulanacak bir kural yoktur: ters akışta devrelerin çıkışları cihazın farklı uçlarındadır. Buna karşılık çıkış hedeflerinin fiziksel olarak mümkün olup olmadığı, giriş sıcaklıkları, debiler ve görev üzerinden hesaplanmalıdır. Bu çizimden sabit bir sıcaklık yaklaşımı veya verim yüzdesi çıkarılmaz.

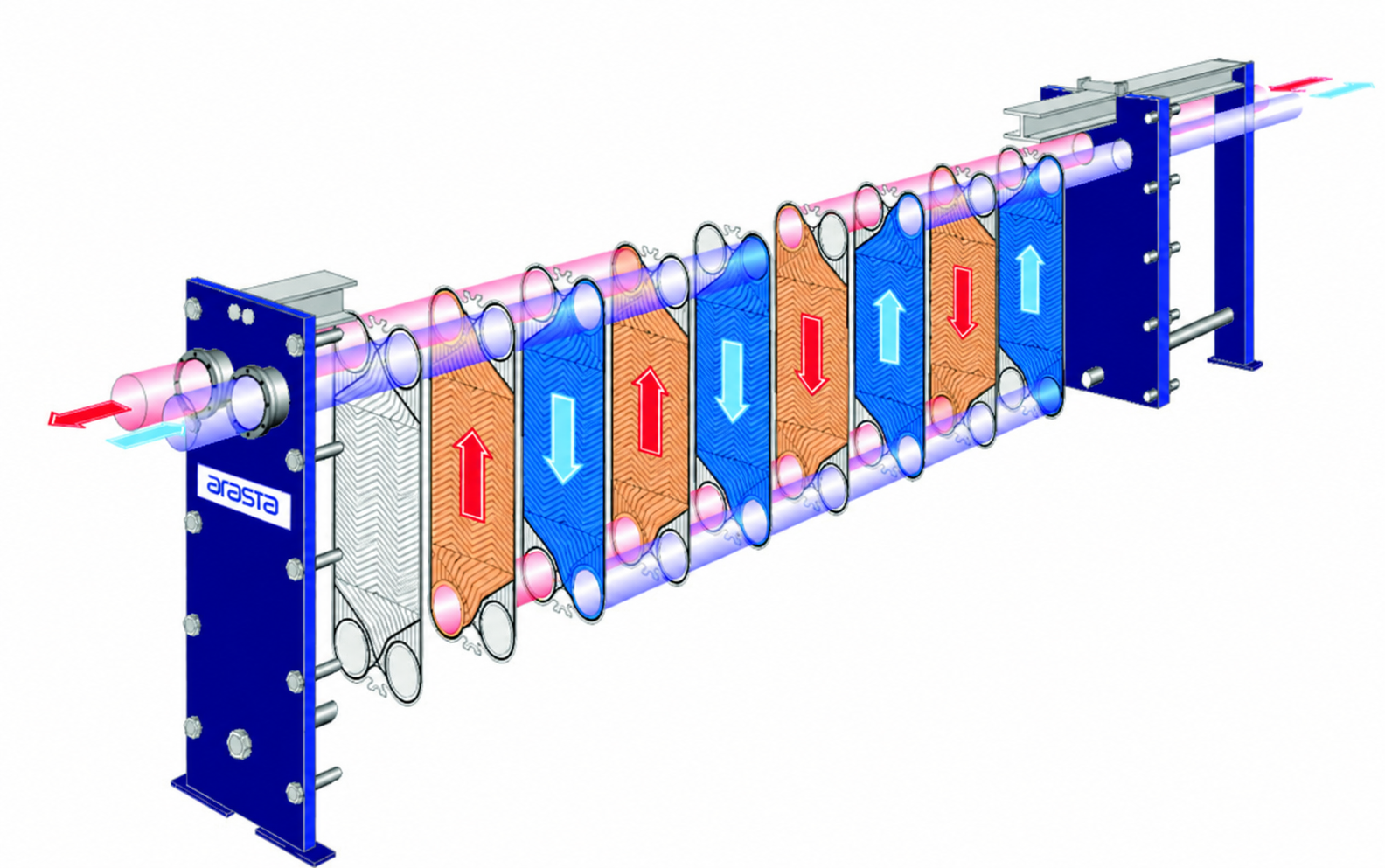

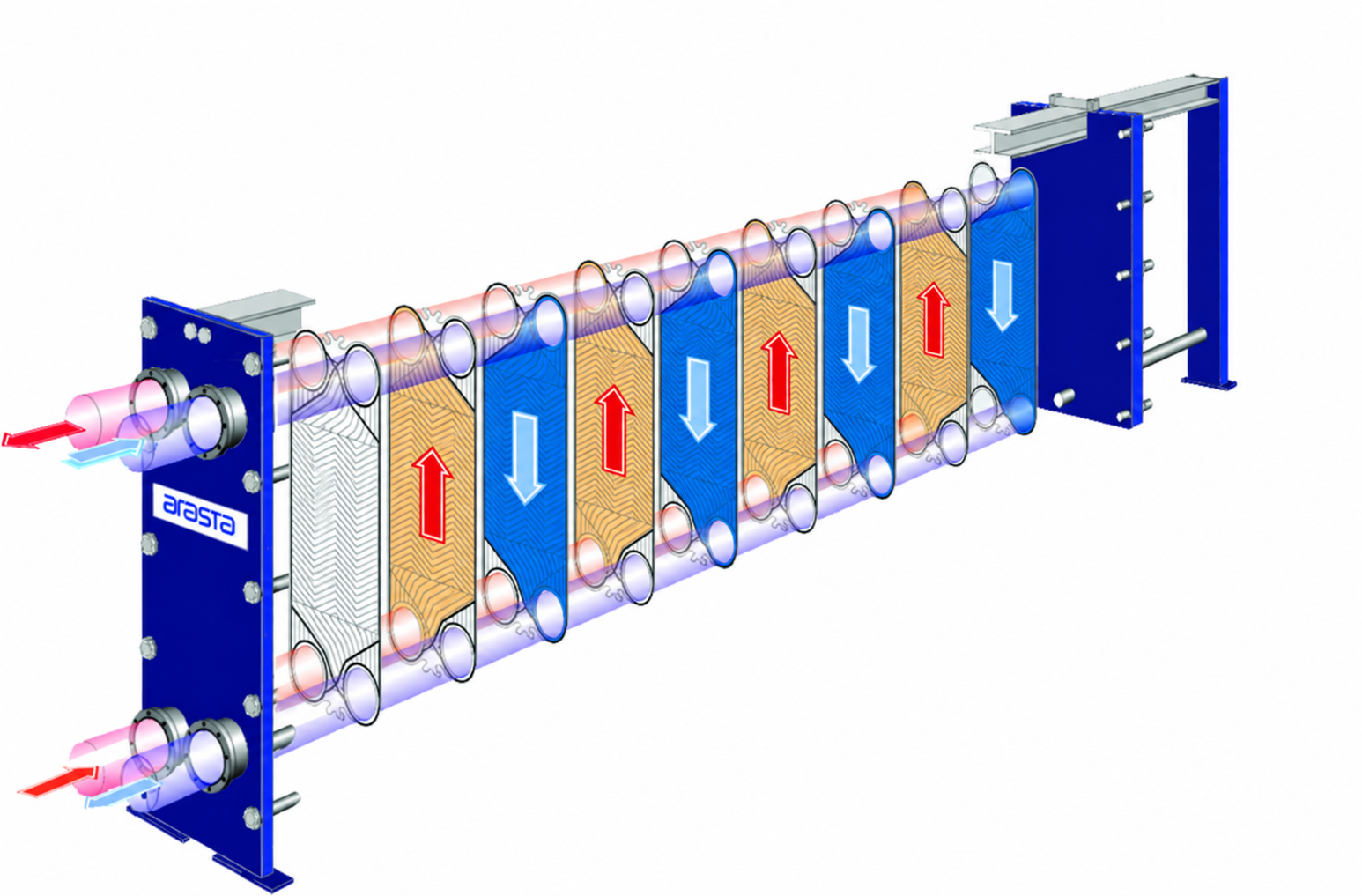

Tek geçişli ve çok geçişli düzen arasındaki fark nedir?
Tek geçişli bir düzende akışkan, kendisine ayrılan paralel kanallar grubunda bir uçtan diğerine ilerler ve toplanır. “Tek geçiş”, cihazın tek plaka veya tek kanal içerdiği anlamına gelmez. Çok geçişli düzende ise belirli kanal grupları ve yönlendirme düzeni, akışkanı ardışık geçişlerden geçirir; akış bir grup sonunda yön değiştirerek sonraki gruba devam eder. İki animasyon bu farkı açılmış plaka görünümü üzerinden anlatır. Daha fazla geçiş kendiliğinden daha iyi seçim değildir; termal görev, kanal hızı ve izin verilen basınç kaybı birlikte değerlendirilir.
Plaka üzerindeki desen neyi değiştirir?
Plakalar yalnız düz metal levhalar değildir. Şekillendirilmiş yüzey, kanalı ve plaka paketinin destek temaslarını oluşturur; akışın yüzey boyunca dağılımını da etkiler. Kanal geometrisi ve desen seçimi, ısı aktarımıyla hidrolik direncin birlikte değerlendirilmesini gerektirir. Isı transferini artırmaya yönelik bir geometri pompanın karşılaması gereken basınç kaybını da değiştirebilir. Partiküllü, lifli veya viskoz ürünlerde ise geçiş özellikleri ve temizlenebilirlik ayrıca önem kazanır. Kanal aralığı, izin verilen partikül çapıyla aynı veri değildir.
Kapasiteyi anlamak için basit bir enerji dengesi
Tek fazlı bir sıvının ısı yükü yaklaşık olarak kütlesel debi × özgül ısı × sıcaklık değişimi ile bulunur: Q̇ = ṁ × cp × ΔT. Örneğin 1 kg/s debide, özgül ısısı yaklaşık 4,18 kJ/(kg·K) alınan suyun 10°C ısınması yaklaşık 41,8 kW ısı gerektirir. Bu yalnız enerji dengesi örneğidir; belirli bir eşanjörün bu görevi yapabileceğini veya gerekli plaka sayısını göstermez. Hacimsel debi kullanılıyorsa yoğunlukla kütlesel debiye çevrilmelidir. Faz değişimi bulunan görevlerde bu basit ifade tek başına yeterli değildir; entalpi farkı üzerinden değerlendirme gerekir.
Çalışma prensibi ile ürün limiti aynı şey değildir
Isının hangi yönde aktarıldığını bilmek, cihazın hangi basınçta, sıcaklıkta veya akışkanla çalışabileceğini belirlemez. Plaka ve birleştirme malzemesi, varsa conta, iki devrenin tasarım koşulları ve basınç–sıcaklık zarfı tam modele göre doğrulanır. Bir seri özetindeki en yüksek basınç ile başka bir belgedeki en yüksek sıcaklık birleştirilerek tek çalışma noktası oluşturulamaz. Mevcut ekipmanda etiket ve teknik kayıtlar, yeni seçimde güncel üretici föyü ile termal/hidrolik hesap esas alınır.
Bu bilgiyi kendi uygulamanıza nasıl taşırsınız?
Önce iki devrenin akışkanını, giriş ve hedef çıkış sıcaklıklarını, debisini ve izin verilen basınç kaybını yazın. Ardından malzeme uyumunu etkileyen bileşim, konsantrasyon ve temizlik koşullarını ekleyin. Duruşta açılabilirlik, servis alanı ve kapasite değişikliği beklentisi de ürün ailesini etkiler. Bu makale genel çalışma prensibini açıklar; bir montaj, sıkma veya kimyasal temizlik talimatı değildir. Sonraki adımda ürün tipleri karşılaştırması ve teklif hazırlık listesini kullanarak teknik görüşme için tutarlı bir ihtiyaç tarifi oluşturabilirsiniz.
GÖRÜŞME ÖNCESİ
Hazırlamanız gerekenler
- Her iki akışkanın bileşimi, debisi ve sıcaklık programı
- İki devrede tasarım koşulları ve izin verilen basınç kaybı
- Plaka, birleştirme ve conta malzemelerinin uygunluğu
- Tam modele ait bağlantı planı ve güncel teknik belgeler
